SMART CARD SOLUTION의 개요

저희 이루온 아이앤에스에서는 Entrust사와 Thales사의 Product 및 당사가 자체 개발한 DP등을 이용한 발급 솔루션을 제공하고 있으며, Smart Card 발급에 관련한 모든 과정 및 요소를 포함하고 있습니다. 먼저, Smart Card는 기존의 Magnetic Stripe 카드와 비교해서 보안성에 중점을 두어 Chip 데이터를 암호화 하여 생성하는 과정이 필요합니다. 이 역할은 P3가 담당을 하게 됩니다. DP 또는 P3를 이용하여 생성된 Chip Data를 포함한 발급 데이터를 발급장비에서 선택하여 발급을 개시하면, AI가 발급에 필요한 Application과 암호화에 사용된 Key 등을 제공하여 발급장비가 Smart Card 발급을 수행하게 됩니다. DP 또는 P3(Smart Card Personalization Preparation Process)가 Chip Data를 생성할 때와 SCS/AI가 발급을 관리할 때 HSM(Host Security Module)을 각각 이용하여 암호화 처리를 수행하게 됩니다. AI(Adaptive Issuance)를 이용한 솔루션은 기본적으로 TCP/IP를 이용하므로, 구현이 용이하고 속도가 빠릅니다.


 시스템 구성도(Sample)






발급 업무 흐름 (Sample)




  • AI
    AI (Adaptive Issuance)는 데이터 카드 발급 장비를 이용하는 S/W 솔루션입니다. Contact/Contacless Smartcard를 발급하기 위한 Chip Interface (필수), 발급 데이터를 처리하기 위한 Data Access(필수), 자동화된 Job loading / Job starting / Job monitoring을 위한 Job Enable(필수) 등의 세가지 모듈을 제공합니다. 그리고, 별도로 EMV Data Prep and Perso S/W 와 MULTOS Data Prep and Perso S/W를 옵션으로 선택할 수도 있습니다.

    특징
    다양한 데이터 카드의 Personalization System을 지원합니다.
    Microsoft .NET 4.0 (C#) 언어를 지원합니다.
    APM SDK와 같은 API를 제공합니다. (.Net 기준)
    개발에서 대량 발급까지의 과정의 소요시간이 단축됩니다.
    스마트카드 업계의 표준와 완벽하게 호환됩니다.
    표준적인 컴퓨터 환경(PC 또는 PC Server) 에서 동작합니다.

    Card Applications(EMV Programs)

    Visa® Smart Debit/Credit

    VisaCash®

    Mondex® e-Purse for MULTOS™

    MasterCard® M/Chip Select

    MasterCard® M/Chip Lite

    JCB J/Smart on MULTOS™

    GlobalPlatform or Java™ Cards

    Proton® Prisma®

    Card Platform

    GlobalPlatform

    MULTOS™

    TIBC

    Java™

    Many proprietary card types

    주요 스펙
    Entrust System
         - MXSeries (MX6100,MX8100 등)
         - PB6500
          - DX3100
          - CIS 6.5 SP1 이후 버전

         Operating System
         - Windows Server 2016
         - Windows Server 2012 R2
         - Windows 10 (64-bit)

    Minimum Requirement
         - 2.58 GHz or faster 64-bit (x64) processor 4 GB RAM Minimum screen resolution of 1280 x 1024
           2 GB free hard drive space is required 시스템 구성은 발급장비의 수와 기타 구성 등에 따라 달라질 수 있음.
    Smart Card Application Product
         - Adaptive Issuance EMV Data prep and Perso Software
         - Adaptive Issuance MULTOS Data prep and Perso Software
    Database
         - Microsoft SQL Server 2019
         - Microsoft SQL Server 2019 Express
         - Microsoft SQL Server 2017
         - Microsoft SQL Server 2017 Express
         - Microsoft SQL Server 2016
          - Microsoft SQL Server 2016 Express
          - Microsoft SQL Server 2014
          - Microsoft SQL Server 2014 Express
         - Microsoft SQL Server 2012
          - Microsoft SQL Server 2012 Express













  • 특징


    당사가 직접 개발한 EMV 발급 솔루션 입니다.

    Thales P3 데이터 포맷과 호환성을 가지며, SCS/AI에서 쉽게 적용할 수 있습니다.

    EMV 스마트카드 데이터를 생성에 필요한 모든 암호화 방법을 지원합니다.

    암호화된 키를 이용하여 고객사 내에서 안전한 관리가 가능하게 합니다.

    Magnetic Strpe 데이터를 이용하여 쉽게 EMV 스마트카드로 전환할 수 있습니다.

    기존 Host System에 영향을 주지 않습니다.

    표준적인 Desktop컴퓨터 환경 및 서버 시스템에서 동작합니다.

    알려진 주요 EMV카드 Application 들을 지원합니다.

    Multi-Application을 지원합니다.

    국내에서 사용되는 Application도 쉽게 적용할 수 있도록 지원합니다.

    중앙(센터) 발급시스템 또는 지점즉발 시스템으로 적용할 수 있도록 지원합니다.

    Thales HSM 또는 SafeNet HSM을 각각 지원합니다.

    Card Platform

    Global Platform

    Multos

    Card Apllications


    MasterCard : M/Chip Lite, M/Chip Select, Paypass

    Visa : VSDC (SDA or DDA), VisaWave

    AMEX : AEIPS

    구성도

    DP_img


  • 공통 특징

    ATM, EFTPOS 및 Chip Card Applications를 지원 합니다.

    Visa/MasterCard/AmericanExpress PIN 과 CardVerification Functions를 지원합니다.

    FIPS 140-1 level 3 ‘physical security’의 요구사항을 만족하여 외부로부터의 공격에 안전합니다.

    DES, Triple DES Two 및 Three Key, RSA 등의 알고리즘을 지원합니다.

    VISA CASH Reloading 을 지원합니다.

    ANSI, ISO 및 Australian Security Standards를 지원합니다.

    전세계 Card Transaction의 70% 이상을 처리하고 있습니다.

    전세계 대부분의 카드 관련 기관에서 사용되고 있습니다.

    CM250

    중소규모의 거래에 적합한 모델

    카드발급용으로 최적화된 Version 제공하며 대형발급 시스템에 적합함

    • EMV Data Preparation용 version
    • EMV Data Personalization용 Version

    CM250_img


    HSM8000

    카드거래 승인업무 등을 포함한 대규모 트랜잭션 처리에 적합한 높은 Performance의 모델


    HSM8000_img

  • 교통카드등의 Contactless (RF방식) 방식의 스마트카드 발급

    서울 선/후불교통카드 (Mifare)

    서울 T-Money 신교통카드 (ISO14443 Type A, Type B 등)

    각종 RF-ID (신분증 등) 카드 (Mifare, ISO15693 등)

    적용가능 장비

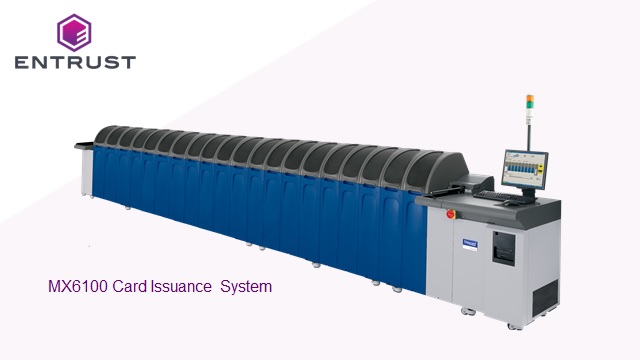

    Maxsys, MX6000, MX6100, MX8100 등

    기타 소형엠보서 및 카드프린터등의 발급기



    구성도 (Maxsys, MX6000, MX6100, MX8100의 Contactless Smartcard 모듈 적용)



  • 종류

    사원증 카드 발급 시스템 개발

    학생증 카드 발급 시스템 개발

    소형 발급장비 및 대형발급장비 동시 지원

    기타 이미지 변환처리 S/W 개발


    대형발급장비 : Artista VHD Module을 장착한 MX6000 및 MX6100 지원


    -기타 이미지 변환처리 S/W 개발

    구축사례


    국민카드

    비씨카드

    신한카드

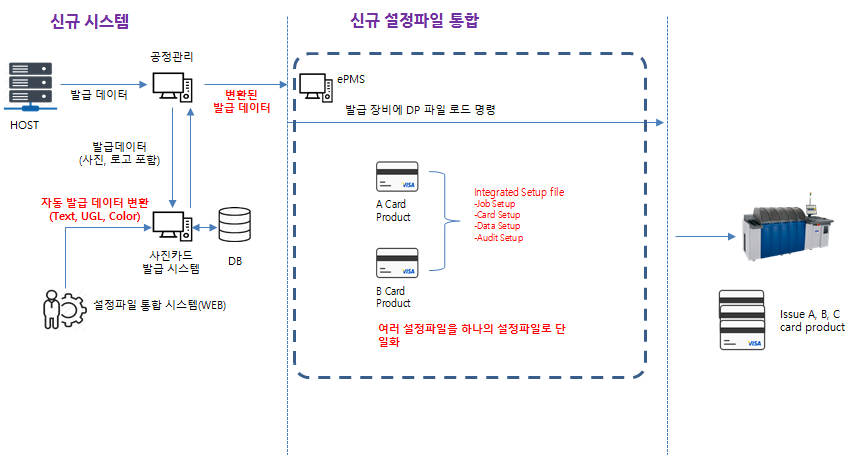

    시스템 구성

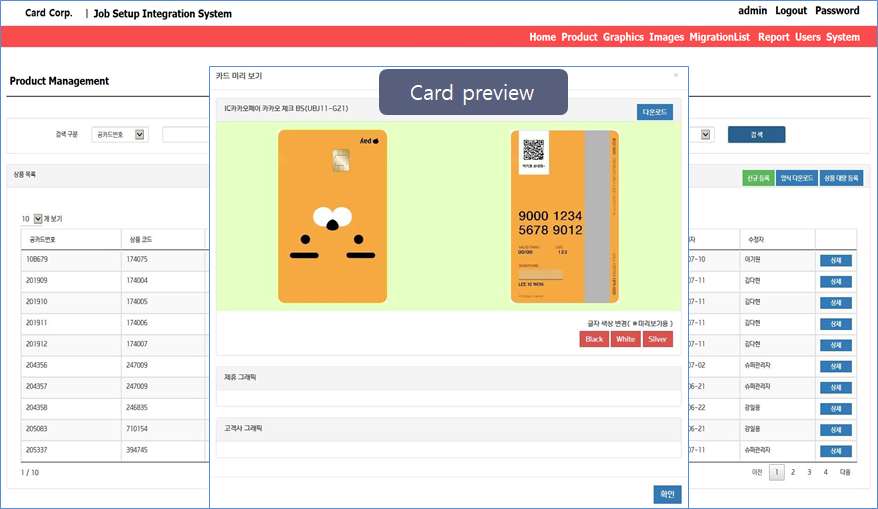

    화면 구성

  • ePMS

    Entrust AI의 Job Enable 기능을 활용하여 카드 발급에 대한 효율화 목적

    암호화된 발급데이터 사용으로 보안사고 방지 효과

    비전 검수 솔루션을 접목하여 자재 검수 기능 추가 가능


    발급
    사고 방지    		 - 발급자 실수로 인한 사고 방지에 대한 해결책 제시
    - 자재 오투입 사고 방지책    		 간편한
    작업    		 - 다품종 소량 Job에 대한 손쉬운 Job 분배 등의
      설정
    - 큰 볼륨의 Job에 대한 사전 자동 로딩 구현
    작업 관리 - 실 발급자에 대한 정확한 Tracking 통한 사고
      재발생 방지
    - 발급카드에 대한 이력 확인
    - 작업자/장비별 작업시간 관리    		 정확한
    상황인식    		 - 발급장비에 대한 정확한 실시간 상황정보 확인
    - 다양한 통계 데이터 제공을 통한 업무 효율화 지원

    주요 기능

    항목 기능 위치 비고
    Job Manager Job 할당/분배 등의 관리 관리자 PC Chief Operator용의 Job 관리 S/W
    Message Collector 각종 Push 메시지 처리 Application Server PDS로부터의 각종 정보 수신 및 DB 반영
    CHData Handler 발급 데이터 처리 Application Server 발급파일 분석 및 분배
    JobLoad Service 발급 데이터 로딩 Application Server 발급데이터 로딩 및 삭제
    Batch Handler History Data관리 Application Server 일 마감 작업 처리
    CIS Interface CIS Interface 서비스 방급장비(CIS PC) Login DLL포함 (RFID 로그인 가능)
    Query Manager 작업 현황 조회 사무실 내 기존 PC 사무실 관리자 등의 작업현황 조회용S/W
    Dashboard Handler 발급 현황 조회 Application Server Legacy I/F포함
    (Job 로드 결과, 카드 발급 결과 전달)
    Key Manager 데이터 보호화 키 관리 Manager PC 발급 데이터의 보호화 관련 키 관리 S/W
    (HSM에 포함된 Tool 이용)

    시스템 구성도

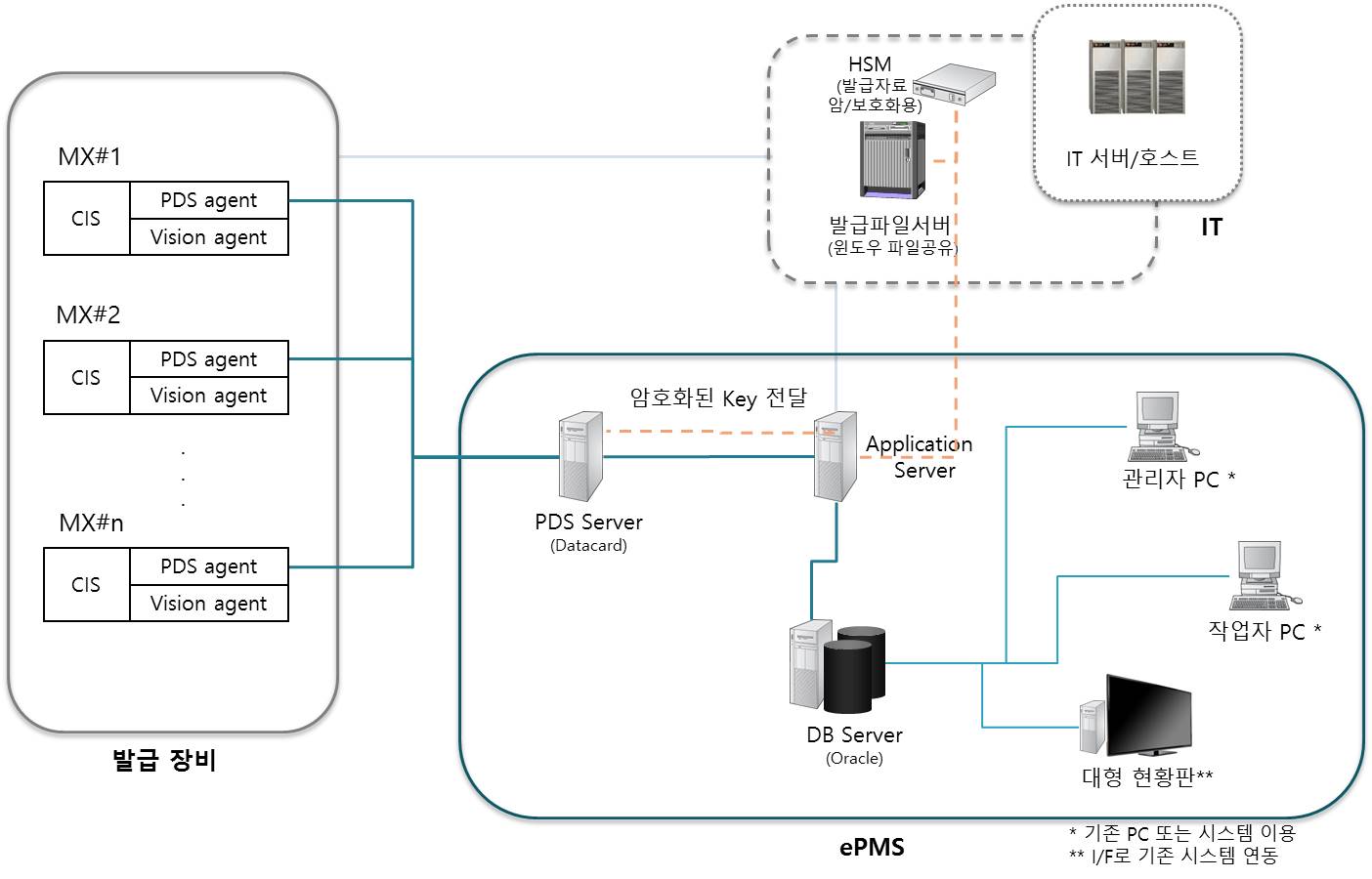

    ePMS구성도

    ePMS S/W 구성내용

    Job Manager

    항목 기능 비고
    로그인 Job Manager사용을 위한 Login
    파일 서버 관리 파일서버 발급데이터 폴더 설정 및 스캐닝 주기 등록
    사용자 관리 사용자 추가, 삭제, 수정
    장비 관리 발급 장비 추가, 삭제, 수정
    Setup 관리 발급 장비별 Setup 추가, 삭제, 수정
    상품 관리 발급 상품 정보, 추가, 삭제, 수정 및 발급 룰 연결
    룰 관리 룰 추가, 삭제, 수정
    (발급파일명 중 일부를 사용 하여 발급장비 및 Job Setup 지정)
    Job 관리 JOB을 원하는 장비에 Loading 및 삭제
    Job 분리 장애 장비의 Job을 다른 장비로 이동
    전체 Job 현황 발급장비에 Load된 Job 정보 확인 가능

    주요 기능

    Query Manager

    항목 기능 비고
    전체 현황 조회 기간별 로드된 Job 정보 조회
    장비별 현황 조회 기간, 장비별 로드된 정보 조회
    발급자별 현황 조회 기간, 발급자별 Job 정보 조회
    카드 번호 조회 카드 발급 정보 조회

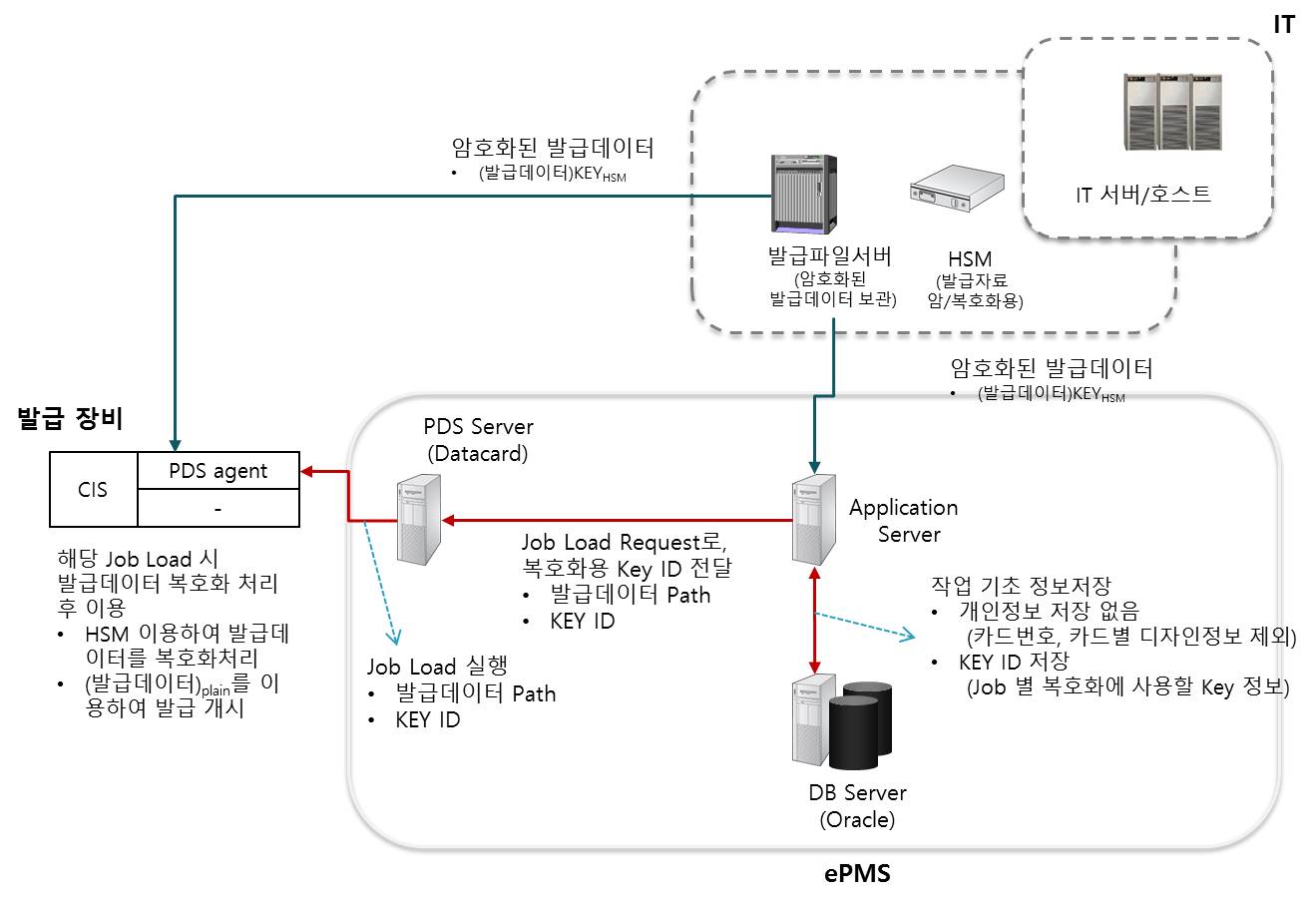

    발급 데이터 보안

    발급 데이터 보안
